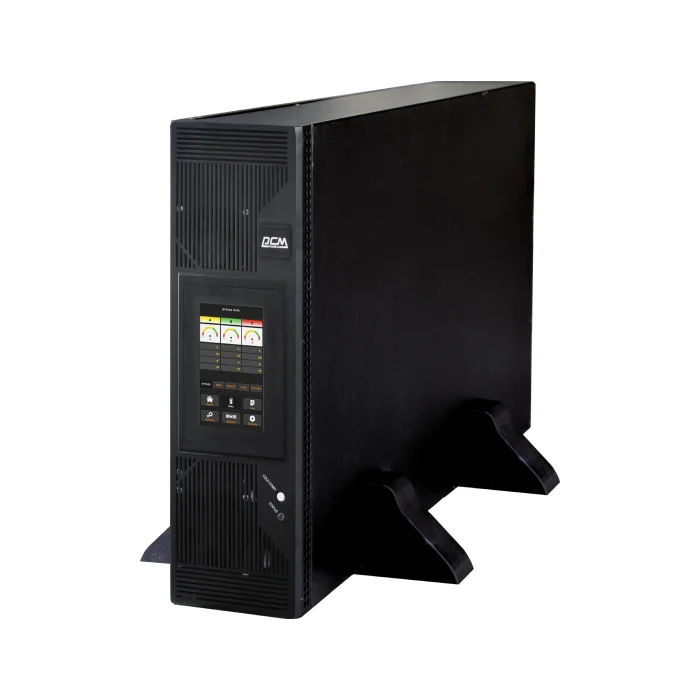

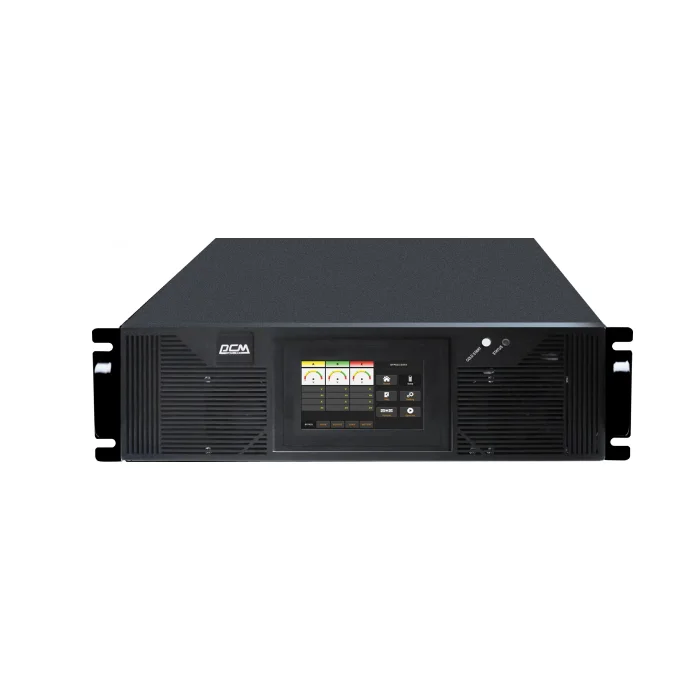

| Модель | VGD-II-10K33RM | VGD-II-15K33RM | VGD-II-20K33RM | VGD-II-25K33RM | |
| Входные параметры | Выходная мощность (кВА/кВт), конфигурация 3:3 | 10/10 | 15/15 | 20/20 | 25/25 |
| Выходная мощность (кВА/кВт), конфигурация 3:1 | 10/10 | 10/10 | 20/20 | 20/20 | |
| Коэффициент мощности | 1 | 1 | 1 | 1 | |
| Тип входного соединения | 3 Фазы + Нейтраль + Заземление | ||||
| Напряжение | 380 / 400 / 415 Вольт (Фаза-Фаза) | ||||
| Диапазон напряжений | Полная нагрузка : 304 до 478 Вольт (Фаза-Фаза) | ||||
| Частичная нагрузка: 228 до 304 Вольт (Фаза-Фаза) | |||||
| Линейная зависимость: величина допустимой нагрузки уменьшается и определяется линейной зависимостью от величины входного напряжения | |||||
| Частота | 50 / 60 Гц | ||||
| Входная частота | 40 Гц до 70 Гц | ||||
| Коэффициент мощности по входу под полной нагрузкой | >0.99 | ||||
| КНИ входного тока THDi | <4% (линейная нагрузка) | <3% (линейная нагрузка) | |||
| Выходные параметры | Выходные напряжения | 380 / 400 / 415 Вольт (Фаза-Фаза) | |||
| Частота инвертора | 50 / 60 Гц | ||||
| Точность напряжения | ±1.5% (0-100% Линейная нагрузка) | ||||
| Точность напряжения | <5% (20% → 80% → 20%) (нелинейная нагрузка) | ||||
| Время изменения напряжения | < 30мс (20% → 100% → 20%) (нелинейная нагрузка) | ||||
| КНИ выходного напряжения THDv | <1% (линейная нагрузка) | <1% (линейная нагрузка) | |||
| <5.5% (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | <6% (нелинейная нагрузка) в соответствии с IEC/EN62040-3 | ||||
| Работа инвертора в режиме перегрузки | 100% до 110%, 60мин | ||||
| 110% до 125%, 10мин | |||||
| 125% до 150%, 1мин | |||||
| >150%, 200 мс | |||||
| Частота | 50 / 60 Гц ±0.1% | ||||
| Частота синхронизации | Диапазон по умолчанию: ±3 Гц | ||||
| Настраиваемый диапазон: ±0.5 Гц до ±5 Гц | |||||
| Скорость изменения частоты | Диапазон по умолчанию: 0.5 Гц/с | ||||
| Настраиваемый диапазон: 0.5 Гц/с до 3 Гц/с | |||||
| Аккумуляторная батарея | Номинальное батарейное напряжение | ±240VDC | |||
| Точность напряжения зарядного устройства | 1% | ||||
| Мощность зарядного устройства | Максимально 20% от мощности ИБП | ||||
| Байпасный ввод | Напряжение | 380 / 400 / 415 Вольт (Фаза-Фаза) | |||
| Диапазон напряжений | По умолчанию: -20% до +15% | ||||
| Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25% | |||||
| Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40% | |||||
| Частота | 50 / 60 Гц | ||||
| Диапазон по частоте | Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц | ||||
| Работа в режиме перегрузки | 125% Длительное время | ||||
| 125% ~ 130% до 10мин | |||||
| 130% ~ 150% до 1мин | |||||
| 150% ~ 400% до 1 сек | |||||
| >400%, менее чем 200 мс | |||||
| Эффективность | Эффективность под полной нагрузкой | >95.0% | >95.5% | ||
| Режим ECO | >98.0% | ||||
| В режиме работы от батарей | >94.5% | >95.5% | |||
| Интерфейсы | Дисплей | Стандартно: LED & LCD | |||
| Опционально: сенсорный экран | |||||
| Интерфейсы | Стандартно: RS232 / RS485 / сухие контакты | ||||
| Опционально: SNMP / параллель / USB | |||||
| Другие функции | Стандартно: холодный старт (от батарей) | ||||
| Опционально: комплект для параллельной работы | |||||
| Байпас | Время перехода с инвертора на байпас | 0 мс | |||
| Время перехода с байпаса на инвертор | 0 мс | ||||
| Эффективность в режиме | > 99% | ||||
| Окружающая среда | Диапазон рабочих температур | 0 ~ 40 ° | |||
| Температура хранения | -40 ~ 70 ° | ||||
| Относительная влажность | 0 ~ 95% (без конденсации) | ||||
| Уровень акустического шума на расстоянии 1 м от поверхности устройства | 58dB @ 100% нагрузка, 55dB @ 45% нагрузка | ||||
| Высота | Без снижения мощности: <1000м | ||||
| Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м | |||||
| Физические параметры | Размеры | 438*780(925)*130 | |||
| (Ш*Г*В), мм | |||||
| Вес, кг | 25 | 25 | 30 | 30 | |
